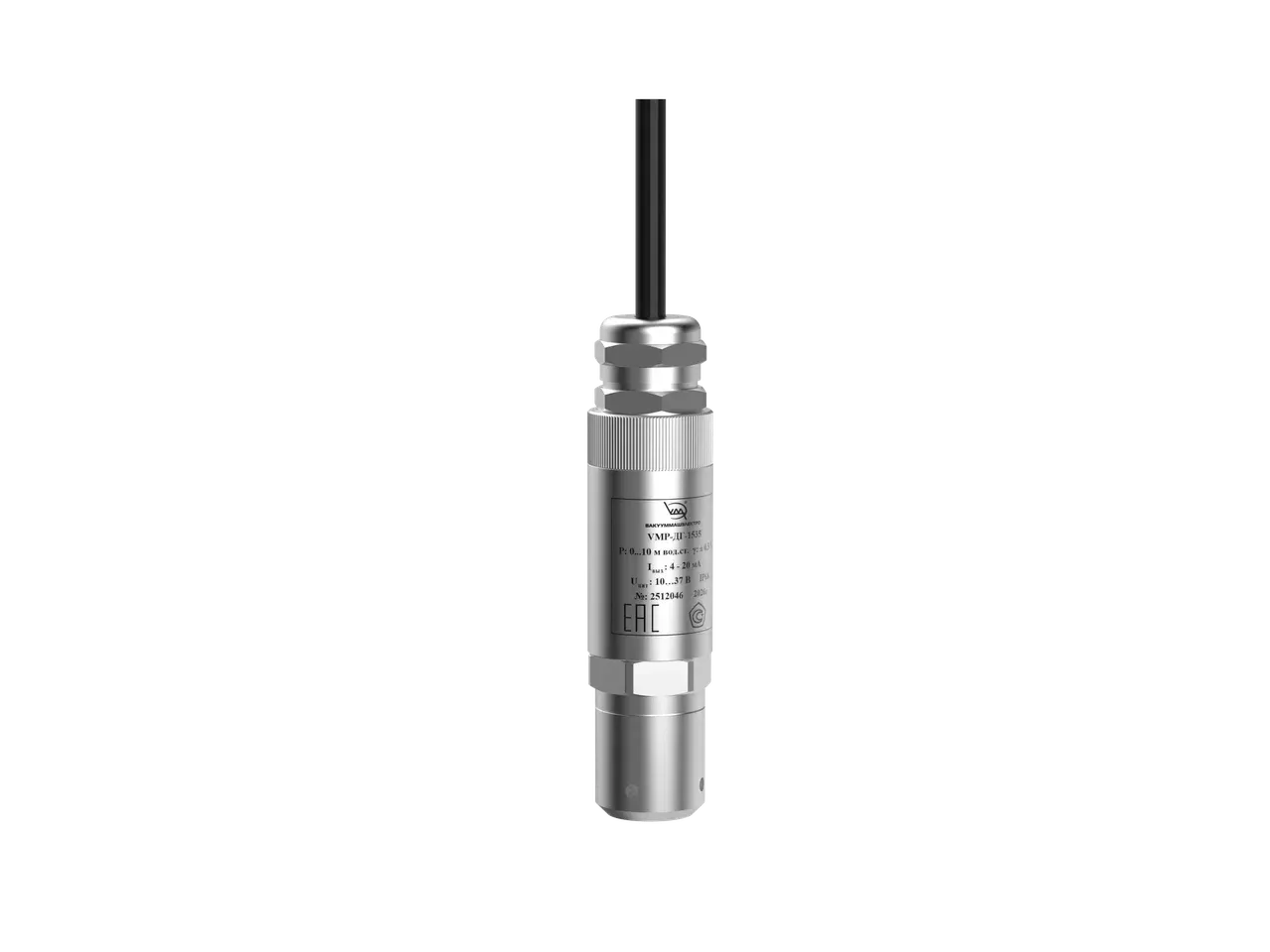

Датчики гидростатического давления (уровня) общепромышленного исполнения

Датчики гидростатического давления (уровня) общепромышленного исполнения

Description

Наименование Значение
Диапазон измерения (ВПИ):
VMP-ДГ-1525 60 (6); 40 (4); 25 (2,5);

16 (1,6); 10 (1) кПа (м.вод.ст.)

VMP-ДГ-1535 400 (40); 250 (25); 160 (16); 100 (10)

кПа (м.вод.ст.)

VMP-ДГ-1545 2,5 (250); 1,6 (160); 1,0 (100); 0,6 (60)

МПа (м.вод.ст.)

Перегрузка до 2хВПИ
Выходной сигнал 4…20 мА
Основная погрешность 0,5 % ВПИ
Дополнительная погрешность от температуры окружающей среды Не более ±0,3% по всему диапазону
Температура окружающей среды +5…+50°С
Температура измеряемой среды +5°С ≤ t amb ≤ +50°С;
Материал мембраны/штуцера  2: Нержавеющая сталь AISI 316L/12Х18Н10Т;

6: Титановый сплав ВТ-9 (ВТ-6)/12Х18Н10Т

Материал корпуса Нержавеющая сталь 12Х18Н10Т, другое по согласованию
Изготовление из других материалов мембраны и деталей датчика согласовывается между заказчиком и поставщиком отдельно (при наличии технических возможностей производства).
Погружной с штуцером 1: М20х1,5 с открытой мембраной
Присоединение к эл. цепи С4 (L): ввод с залитым кабелем, длиной L(м)
Устойчивость к механическим воздействиям V1, V2, L3 по ГОСТ Р 52931
Пример обозначения при заказе
VMP ДГ 1535 _ 160 кПа МПа 0,5 C4(18м) 42N IP68 _ T1 _ 6
Поз. 1 2 3 4 5 6 7 8 9 10 11 12
  1. Вид измеряемого давления: ДГ — датчик гидростатического давления
  2. Модель датчика: 1 — малогабаритный датчик, 5 — гидростатического давление, 3 — максимальный верхний предел измерения до 400 кПА, 5 — погружной, без подключения к процессу
  3. Код исполнения по взрывозащите: «_» датчик общепромышленного исполнения
  4. Верхний предел измерения (ВПИ): 160кПа
  5. Предел основной допускаемой погрешности: ¥=±0,5% от ВПИ
  6. Код электрического ввода: C4(18м) – залитый ввод с капиллярным кабелем длиной 18 метров
  7. Код выходного сигнала: 42N — выходной сигнал 4-20 мА, корректировка НУЛЯ и ДИАПАЗОНА производится без вскрытия корпуса с помощью переносного устройства настройки УН-ВМЭ по сигнальной линии
  8. Пылевлагозащищенность по ГОСТ 14254: IP65, где 6 — полная защита от проникновения пыли, 8 — работа при полном погружении в воду
  9. Вид присоединительного штуцера: «_» – отсутствует
  10. Код климатического исполнения: t1 — вид климатического исполнения по ГОСТ 15150: УХЛ.3.1. Предельные значения температур окружающего воздуха при эксплуатации, °С: +5…+50
  11. Наличие индикации: «_» — без индикации
  12. Код материала измерительного модуля: 6 — мембрана изготовлена из титанового сплава
